تقوم شركة Max Trading بتصنيع مفاتيح التعامل مع إكسسوارات الدراجات النارية Honda Wave110. يدمج المفتاح الأيسر إشارات الانعطاف، والعوارض العالية/المنخفضة، والبوق، ووظائف تعديل الاختناق، جنبًا إلى جنب مع آلية تعشيق الأمان المرتبطة بالفرامل. يتضمن المفتاح الأيمن إيقاف المحرك، والتشغيل الكهربائي، والتحكم في المصابيح الأمامية، ويدمج دواسة الوقود والفرامل الأمامية. يعمل المنتج على DC12V، وهو متوافق مع المقاود القياسية Φ22mm، ويتميز بغطاء بلاستيكي هندسي ABS مقاوم للهب UL94 V-0. تم تصنيع نقاط الاتصال من مادة AgNi10، وتستخدم الأسلاك سلكًا نحاسيًا متعدد الخيوط بسمك Φ0.3 مم، مما يجعلها متوافقة مع سلسلة WAVE110 الكاملة للدراجات النارية السفلية. يتم توفير تعليمات التثبيت، بما في ذلك تشغيل إيقاف التشغيل، والتحقق من الطراز، وتصوير مجموعة الأسلاك. هذا المنتج عبارة عن ملحق مخصص لمفتاح المقود للدراجات النارية Honda Wave110.

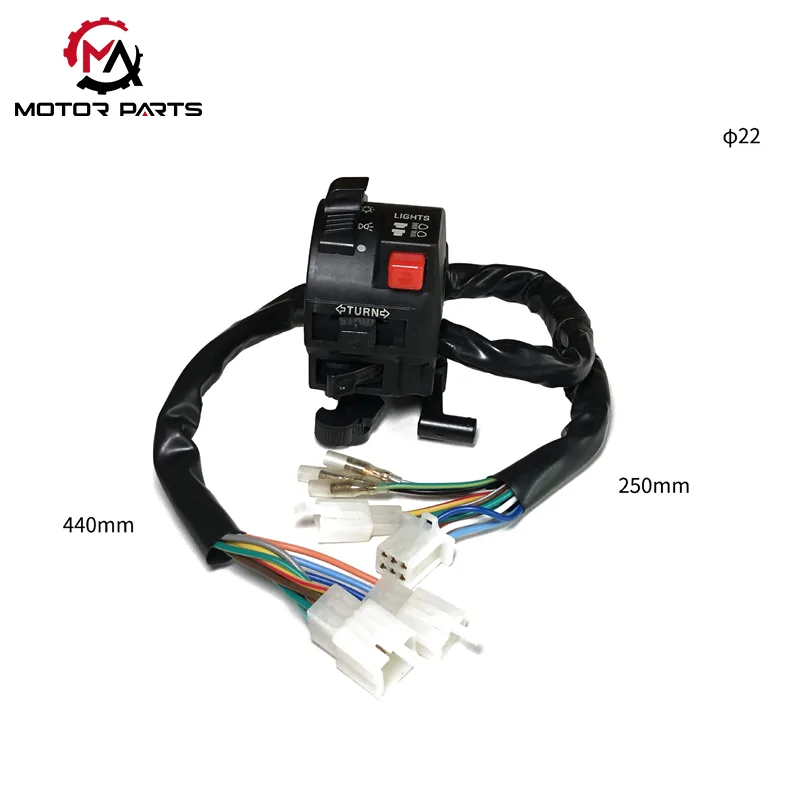

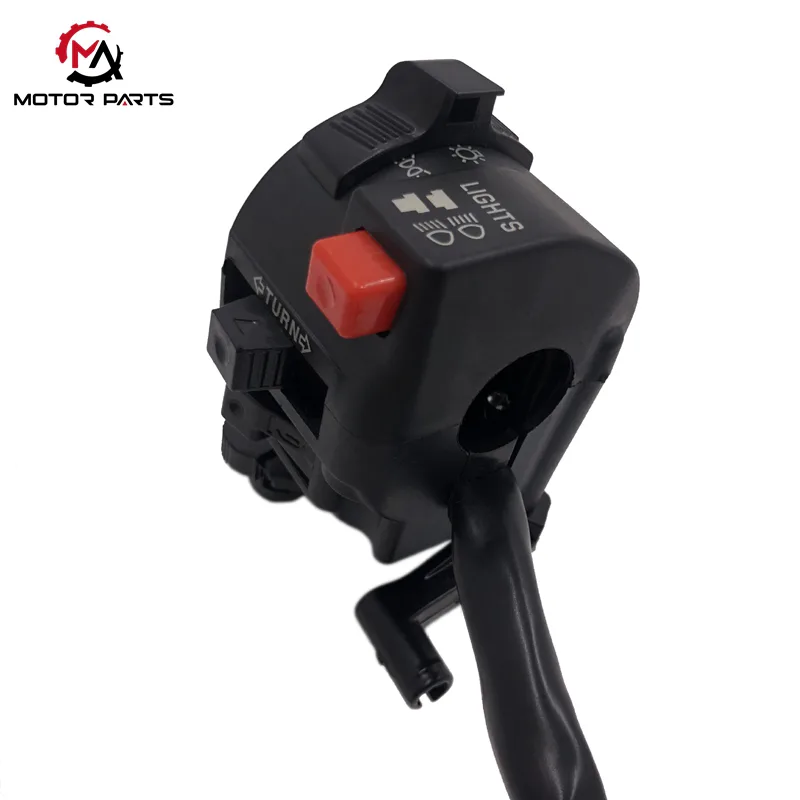

التحكم في إشارة الانعطاف (العتاد العلوي): انعطف يسارًا لتنشيط إشارة الانعطاف اليسرى، وانعطف يمينًا لتنشيط إشارة الانعطاف اليمنى، وأعد ضبطه تلقائيًا بعد الانعطاف لضمان تحذير السلامة عند تغيير المسار.
تبديل الضوء العالي والمنخفض (الترس الأوسط): أثناء تشغيل المصابيح الأمامية، قم بالتبديل لأعلى للتبديل إلى الضوء العالي ولأسفل للتبديل إلى الضوء المنخفض؛ يمكن لنقرة واحدة أن تؤدي إلى وميض ضوء التجاوز، لتنبيه السيارة التي أمامك بسرعة.
مشغل البوق (الزر السفلي): اعتماد تصميم من نوع الضغط، متصل بدائرة 12 فولت، سيؤدي الضغط عليه إلى دفع البوق الخارجي إلى الصوت، ويستخدم لتحذير القيادة.
تم دمج المقبض أسفل مقعد المقبض الأيسر ومصمم خصيصًا لخصائص إمداد الوقود للمكربن في المركبات ذات العارضة المنحنية. عند بدء تشغيل سيارة باردة، قم بتشغيلها لإغلاق مخمد الهواء لسهولة بدء التشغيل؛ بعد تسخين المحرك، أعد تشغيله مرة أخرى إلى وضع "إيقاف التشغيل" لفتح الخانق وضمان التشغيل العادي.
تم تجهيز الجانب الأيسر بمفتاح ربط ذراع الفرامل، والذي يقوم تلقائيًا بقطع دائرة البداية عند الضغط على الفرامل الأمامية، مما يشكل آلية تعشيق أمان. جنبا إلى جنب مع الفرامل اليمنى، فإنه يبني نظام حماية مزدوج الدائرة لتعزيز سلامة الركوب.
مفتاح إيقاف التشغيل (الزر الأحمر): اضغط على وضع "STOP"، واقطع دائرة الإشعال على الفور، وأوقف تشغيل المحرك؛ انبثق إعادة التعيين إلى حالة "RUN" لاستعادة تشغيل السيارة.

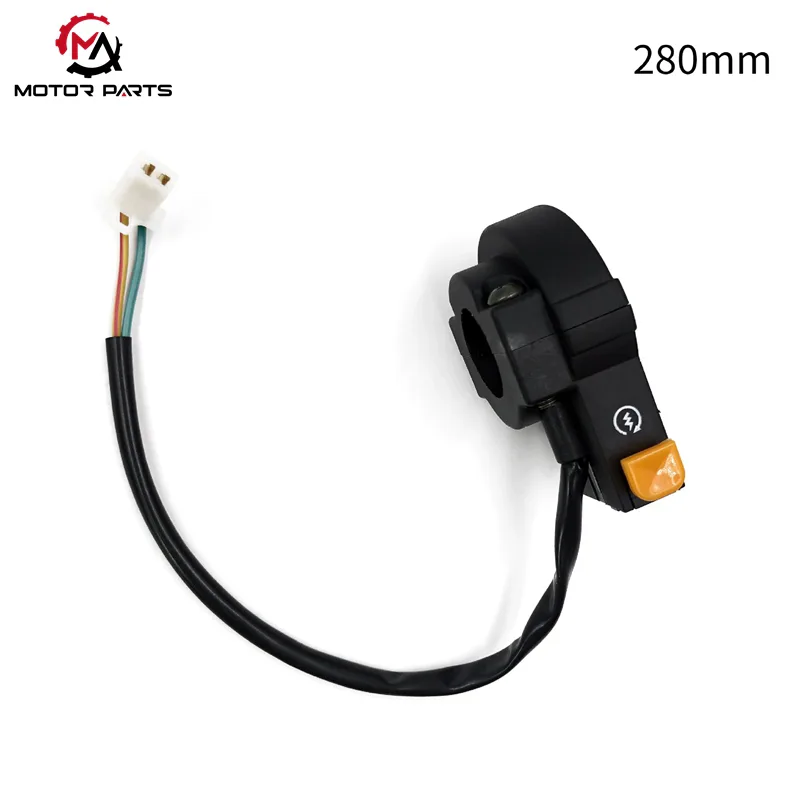

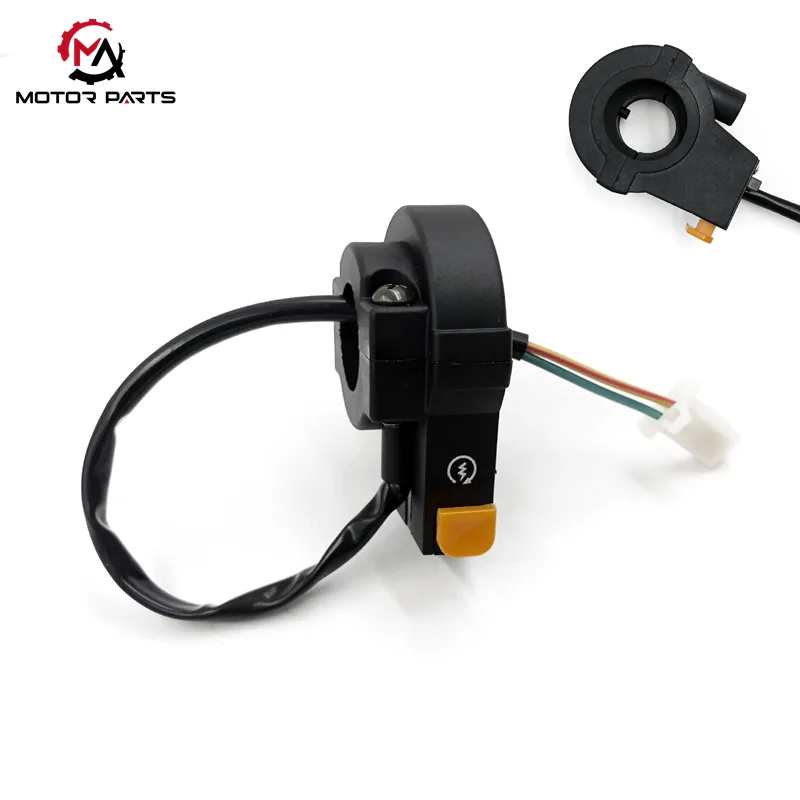

مفتاح التشغيل الكهربائي (زر مؤشر البرق): عندما تكون في الوضع المحايد أو تضغط على الفرامل، اضغط على هذا الزر لتشغيل محرك التشغيل بجهد 12 فولت وتشغيل المحرك بسهولة.
التحكم في المصابيح الأمامية (ثلاثة ذراع تروس): "إيقاف" لإطفاء الأضواء؛ قم بتشغيل ضوء مؤشر الموضع في الترس 1؛ يمكن لـ "الترس الثاني" التبديل بين الشعاع العالي والمنخفض، وتقوم بعض الطرز بتشغيل المصابيح الخلفية بشكل متزامن عند تشغيل المصابيح الأمامية.
يتم تثبيت ذراع الفرامل الأمامية أسفل ذراع الخانق المدمج على الجانب الأيمن. عند الضغط عليه، يتحكم نظام فرامل القرص الهيدروليكي بدقة في فرملة العجلة الأمامية، وفي الوقت نفسه يؤدي إلى إضاءة ضوء الفرامل، وإرسال إشارة فرملة على الفور إلى السيارة الخلفية.
|
دراجة نارية هوندا CG125 بمقود معدل 22 مم |
قيمة |
|
نماذج متوافقة |
WAVE110 جميع سلاسل المركبات ذات الشعاع المنحني |
|
جهد العمل |
تيار مستمر 12 فولت |
|
طريقة التثبيت |
تثبيت الترباس (خيط M5) |
|
التكيف |
Φ22mm قطر المقود القياسي |
|
مادة القشرة |
ABS الهندسة البلاستيكية (درجة مثبطات اللهب UL94 V-0) |
|
مواد الاتصال |
AgNi10 |
|
مادة الأسلاك |
سلك نحاسي مطلي بالقصدير (Φ0.3mm متعدد الجدائل) |
1. قبل التثبيت، افصل مصدر طاقة الدراجة النارية لتجنب حدوث ماس كهربائي وحرق المصهر. انتبه بشكل خاص إلى عدم توصيل أطراف التبديل أو فصلها عند التشغيل.
2. تحقق من نموذج مفتاح مقود الدراجة النارية، وتأكد من أن المفتاح يطابق النموذج، وتحقق مما إذا كانت أزرار التبديل مرنة. بعد التأكد من عدم وجود أخطاء، قم بإعداد أدوات التفكيك والتجميع المناسبة: يوصى باستخدام مفك براغي مزود بغطاء عازل (لمنع حدوث دوائر قصيرة)، ومفتاح عزم الدوران (لتجنب إتلاف المقود أو قاعدة المفتاح بسبب تشديد البراغي بشكل مفرط)، وكماشة أنف مدببة (لتنظيم مجموعة الأسلاك). يحظر استخدام أدوات ذات أحجام مختلفة للتفكيك القسري.
قبل تفكيك المفتاح القديم، استخدم الهاتف المحمول لالتقاط صورة لموضع توصيل مجموعة الأسلاك (المميز بـ "التوجيه" و"القرن" و"الضوء" وغيرها من المحطات الوظيفية) لمنع أخطاء الأسلاك من التسبب في فشل التشغيل.
