تواكب Max Trading تطور العصر وتقوم باستمرار بابتكار وترقية نظام توصيل كرنك الدراجة النارية. باعتبارها المورد الصيني للأعمدة المرفقية للدراجات النارية، وقضبان التوصيل، وغيرها من المنتجات، تتمتع Max Trading برؤى فريدة في أنظمة توصيل العمود المرفقي للدراجات النارية.
يلعب نظام ربط الكرنك دورًا كـ "محول طاقة" في نظام محرك الدراجة النارية، وذلك بشكل أساسي عن طريق تحسين الميكانيكا لمواجهة قوى القصور الذاتي والاهتزازات المتولدة أثناء التشغيل، مما يضمن إنتاج طاقة سلسًا وموثوقًا. والدعم والتوازن، كوظيفتين مساعدتين، لهما نفس القدر من الأهمية.

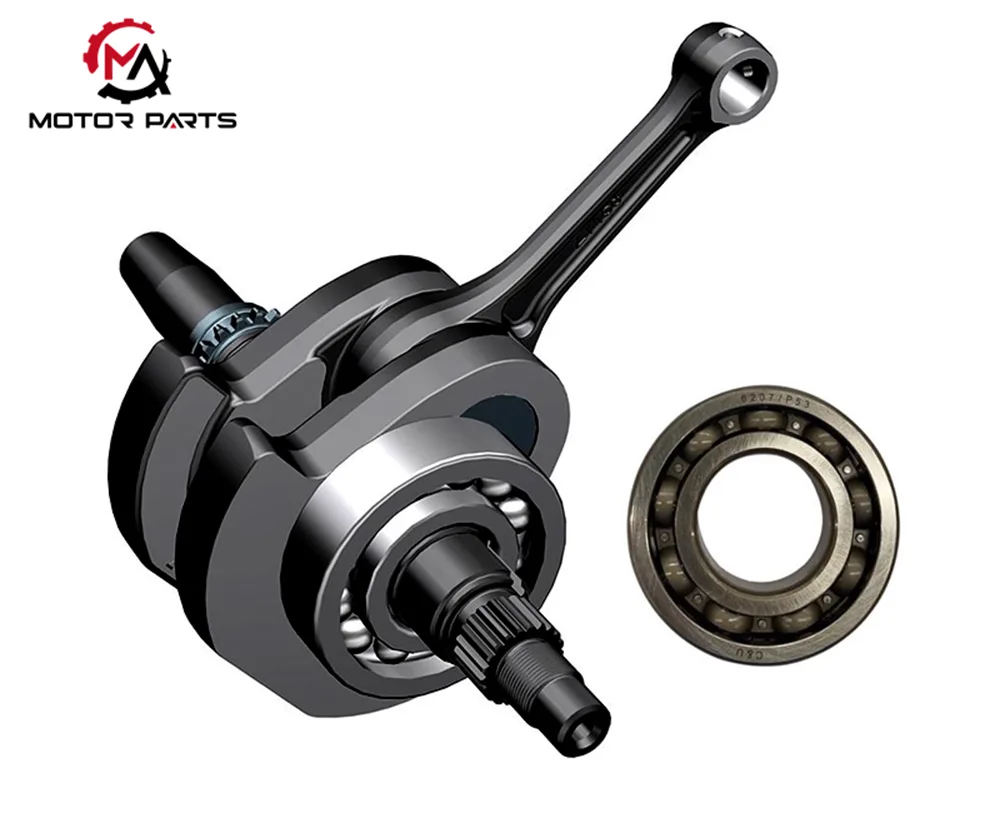

يتكون نظام قضيب توصيل كرنك الدراجة النارية من ثلاثة مكونات رئيسية: مجموعة الكرنك، ومجموعة قضيب التوصيل، والجهاز المساعد. فيتجميع العمود المرفقييعد العمود المرفقي ودبوس العمود المرفقي وكتلة التوازن المكونات الرئيسية التي تقوم بتدوير النظام. يتم دعم الأطراف الأمامية والخلفية للعمود المرفقي للدراجة النارية بشكل صارم على المقعد المحمل لغطاء المحرك من خلال محامل دوارة عالية الدقة أو محامل انزلاقية، مما يضمن الاستقرار أثناء الدوران.

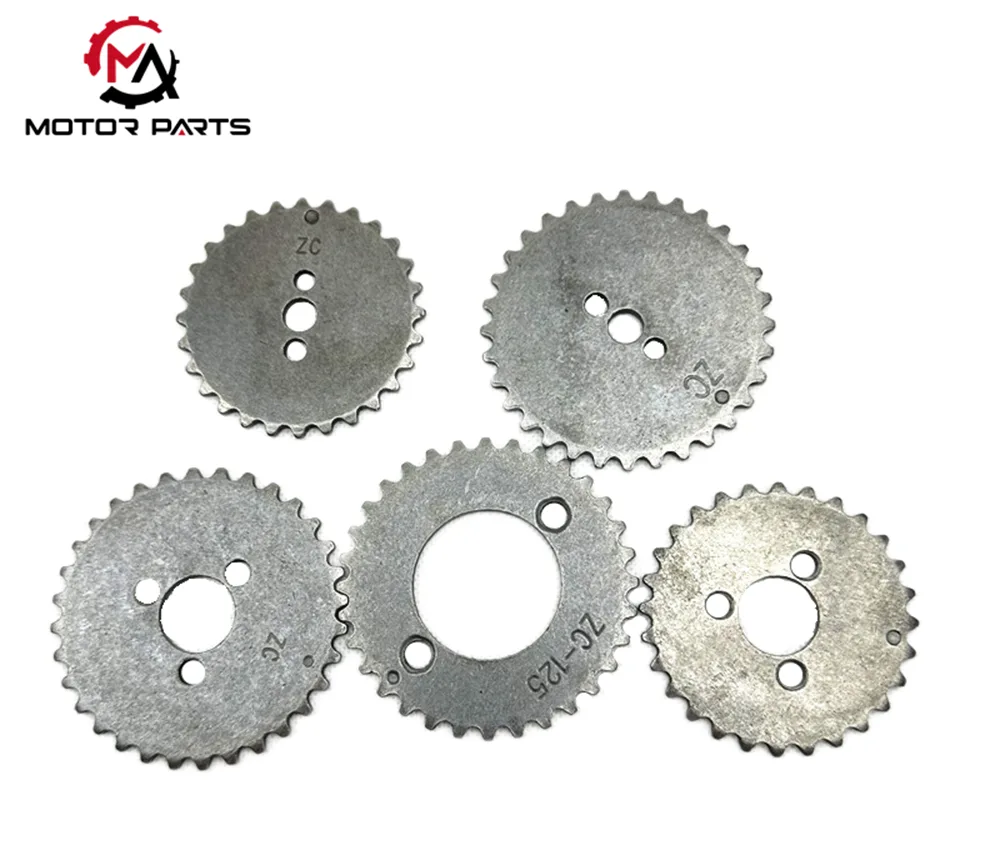

عادةً ما يتم تجهيز الواجهة الأمامية للعمود المرفقي للدراجة النارية بـالتروس توقيت(التحكم في مجموعة الصمامات) أو القوابض (نقل الطاقة إلى نظام النقل) من خلال التوصيلات الرئيسية أو هياكل الحافة، في حين يتم تثبيت الطرف الخلفي بحذافة (تخزين الطاقة الحركية، تثبيت السرعة) أو محرك مغناطيسي (توفير طاقة الإشعال).

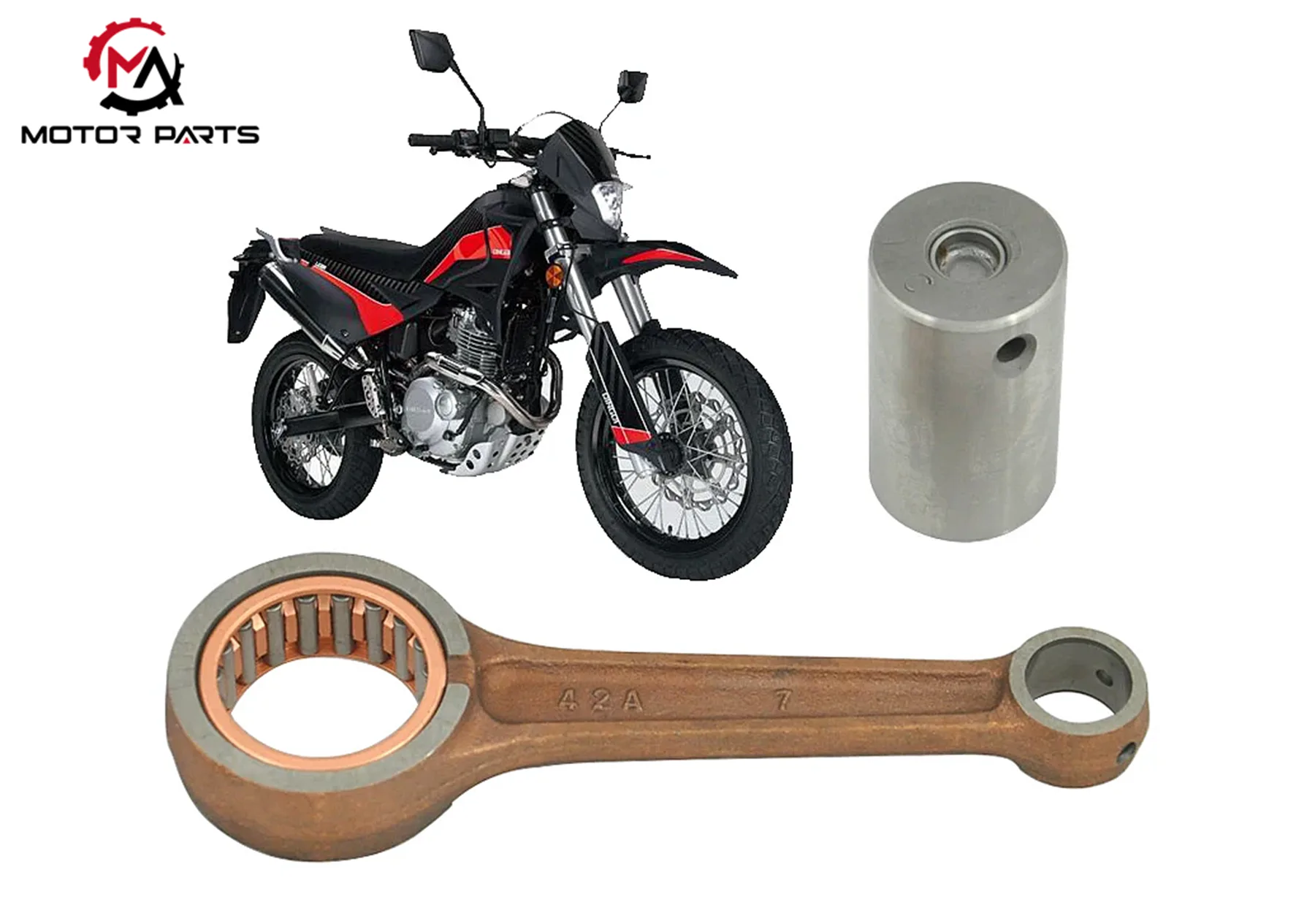

يتم توصيل أذرع الكرنك للدراجة النارية، الموزعة بشكل متماثل على كلا الجانبين، بشكل صارم بواسطة مسامير الكرنك لتشكيل إطار كامل، والذي يشكل الهيكل الرئيسي لنقل عزم الدوران. لإزالة تداخل قوة الطرد المركزي المتولدة أثناء عملية الدوران، يحتاج ثقل الموازنة الموجود على ذراع ذراع تدوير الدراجة النارية إلى الخضوع لمعايرة توازن ديناميكي صارمة، مع دقة يتم التحكم فيها في حدود ± 1 جم · سم، والتي يمكن أن تتصدى بفعالية لأكثر من 90% من قوة القصور الذاتي الدوراني وتقلل بشكل كبير من الاهتزاز الإجمالي للآلة. يتم توصيل الطرف الكبير لقضيب توصيل الدراجة النارية بمرونة بدبوس الكرنك من خلال هيكل مقطعي، ويتم تضمين أغطية المحامل المقاومة للتآكل في الداخل لتشكيل زوج احتكاك منزلق، يمكنه تحمل أحمال الصدمات الدورية؛ يتم تثبيت الطرف الصغير لقضيب توصيل الدراجة النارية على المكبس من خلال دبوس المكبس، وذلك باستخدام تصميم اتصال عائم بالكامل أو شبه عائم لضمان التأرجح المرن للمكبس أثناء الحركة الترددية. يتكون جسم قضيب التوصيل من الفولاذ المطروق عالي القوة مع مقطع عرضي على شكل I أو على شكل صندوق، مما يضمن قوة هيكلية كافية ويقلل الوزن إلى أقصى حد ممكن. أثناء نقل الطاقة، يمكنه تحويل الدفع الخطي لمكبس الدراجة النارية بكفاءة إلى عزم دوران العمود المرفقي. تعد الأجهزة المساعدة مثل المحامل وأختام الزيت وقنوات التشحيم بمثابة دعم مهم لضمان التشغيل الموثوق للنظام على المدى الطويل. يتكون غلاف محمل الدراجة النارية من مواد سبائكية عالية المقاومة للاهتراء (مثل سبائك Babbitt وسبائك الرصاص النحاسية)، ويتم تقليل فقدان الاحتكاك بين دبوس الكرنك والطرف الكبير لقضيب التوصيل من خلال تشحيم طبقة زيتية؛ يتم تثبيت ختم زيت الدراجة النارية عند المفصل بين الأطراف الأمامية والخلفية للعمود المرفقي والإسكان، والذي يمكن أن يمنع بشكل فعال تسرب زيت التشحيم ويعزل الغبار والشوائب الخارجية. ترتبط قنوات التشحيم في جميع أنحاء العمود المرفقي بممر الزيت الرئيسي لمحرك الدراجة النارية، والذي يمكنه توصيل زيت تشحيم الضغط بدقة إلى مختلف أعناق العمود وأجزاء المحامل، مما يشكل حماية مستمرة للتبريد والتشحيم، مما يطيل عمر خدمة النظام بشكل كبير.
تعتمد الوظيفة الأساسية لنظام قضيب توصيل الكرنك على التحويل المتبادل الدقيق بين الحركة الخطية والحركة الدورانية. عندما تؤدي شمعة إشعال محرك الدراجة النارية إلى الإشعال، فإن الغاز عالي الضغط (يمكن أن يصل ضغط الذروة إلى 8-12 ميجا باسكال) الناتج عن التفجير اللحظي لخليط الوقود سيشكل قوة دفع قوية، مما يدفع مكبس الدراجة النارية إلى القيام بحركة خطية ترددية على طول محور الأسطوانة. يتم نقل هذه القوة إلى الطرف الصغير من قضيب توصيل الدراجة النارية من خلال دبوس المكبس، ثم يتم نقلها إلى الطرف الكبير من قضيب التوصيل من خلال جسم قضيب التوصيل، مما يؤدي في النهاية إلى دفع دبوس الكرنك للدوران حول مركز العمود المرفقي، مما يؤدي إلى إخراج عزم دوران مستمر من العمود المرفقي لدفع التشغيل الميكانيكي. أثناء عمليات السحب والضغط والعادم، يدور العمود المرفقي من خلال قضيب التوصيل ثم يدفع المكبس لإكمال الحركة الترددية المقابلة، مما يشكل دورة عمل كاملة. في عملية تحويل الحركة هذه، يتم إنشاء قوى مختلفة مثل قوة القصور الذاتي وقوة الطرد المركزي وضغط الغاز، والتي تتطلب قوة هيكلية عالية جدًا للنظام. العمود المرفقي للدراجة النارية هو المكون الرئيسي لنظام التوصيل. اعتمادا على عدد الأسطوانات في محرك الدراجة النارية، يمكن تقسيم العمود المرفقي إلى عمود مرفقي ذو أسطوانة واحدة، وعمود مرفقي ذو أسطوانة مزدوجة، وعمود مرفقي متعدد الأسطوانات. إن هيكل العمود المرفقي ذو الأسطوانة الواحدة بسيط، ويحتوي فقط على ذراعي كرنك يسار ويمين ودبوس كرنك واحد، مع هيكل عام مدمج ووزن أخف. تم تصميم العمود المرفقي للأسطوانة بزوايا كرنك مختلفة بناءً على ترتيب أسطوانة الدراجة النارية لتحقيق التوازن في خرج الطاقة؛ تم تجهيز العمود المرفقي متعدد الأسطوانات بكتلة توازن نصف قطرية، والتي تم ترتيبها بشكل عكسي مع مجلة قضيب التوصيل لتعويض قوى القصور الذاتي وقمع التذبذبات. تم تصنيع العمود المرفقي للدراجة النارية من سبائك الفولاذ 42CrMo ويخضع للمعالجة الحرارية لضمان القوة الكافية ومقاومة التآكل. تعتمد أعمدة الكرنك الحديثة لمحركات الدراجات النارية تصميمًا مجوفًا، مما يقلل من عزم القصور بنسبة 15% ويزيد السرعة باستخدام دولاب الموازنة المصنوع من ألياف الكربون.

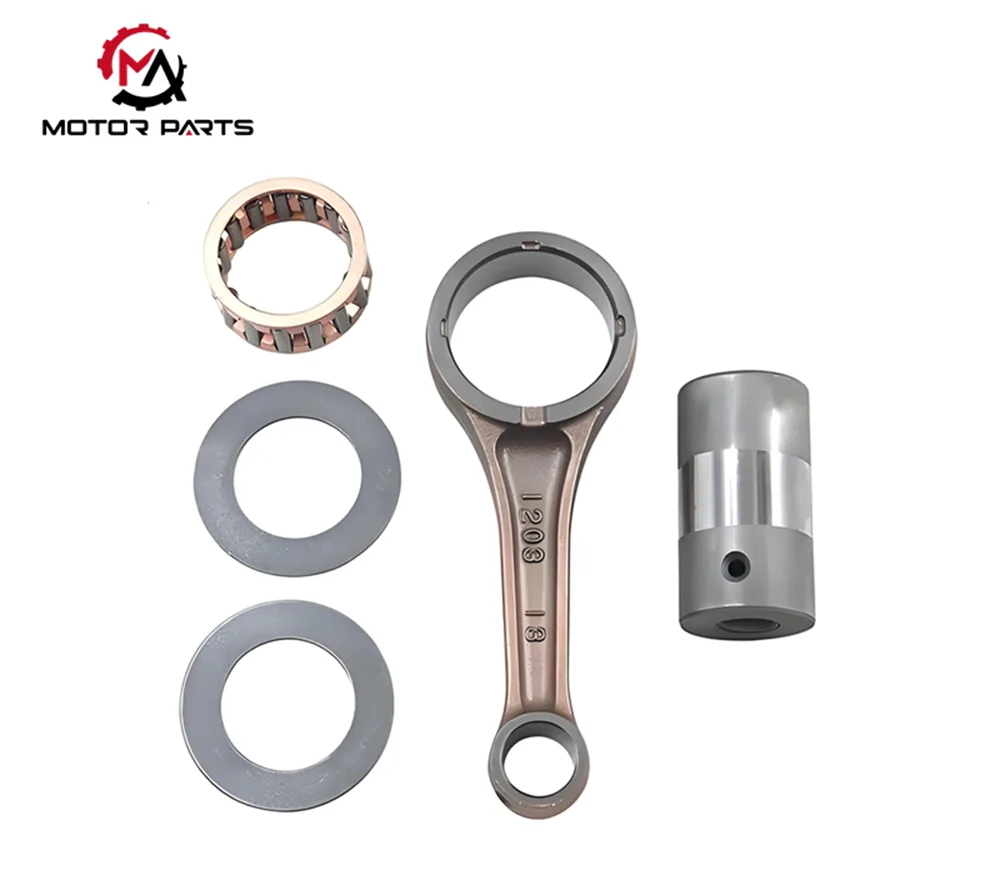

يحتاج قضيب التوصيل إلى نقل قوة هائلة أثناء الحركة الترددية عالية السرعة. جسم قضيب التوصيل مصنوع من مادة فولاذ الموليبدينوم الكروم، مع مقطع عرضي على شكل حرف I مصمم لتقليل الوزن إلى أقصى حد ممكن مع ضمان القوة. إن الهيكل المنفصل ذو النهاية الكبيرة لقضيب التوصيل مطابق لأغلفة محمل سبائك الرصاص النحاسية لسهولة التركيب والصيانة. يستخدم سطح مفصل الدراجة النارية دبابيس أو مسامير تحديد المواقع لضمان التجميع الدقيق. يعتمد محمل قضيب التوصيل أغطية محمل ذات جدران رقيقة، ويتم رش السطح الداخلي بطبقة من سبيكة مقاومة للتآكل، مما يقلل من فقدان الاحتكاك ويحسن القدرة على تحمل الصدمات. تكنولوجيا التوازن، كوظيفة مساعدة للربط كرنكالنظام، هو المفتاح لضمان التشغيل السلس لنظام الطاقة. تواجه محركات الدراجات النارية ذات الأسطوانة الواحدة اهتزازات عالية وتقلبات في الطاقة، مما يؤدي إلى عدم التوازن الكامل. غالبًا ما يتم تثبيت كتل التوازن على العمود المرفقي أو يتم استخدام آلية عمود التوازن الخارجي. يرتبط عمود التوازن بالعمود المرفقي من خلال التروس ويدور في اتجاهين متعاكسين لمواجهة قوى القصور الذاتي، مما يقلل بشكل كبير من اهتزاز المحرك. تعمل محركات الدراجات النارية متعددة الأسطوانات على مقاومة بعض قوى القصور الذاتي من خلال ترتيبها بشكل متماثل. على سبيل المثال، غالبًا ما تستخدم المحركات ذات الأسطوانة المزدوجة المضمنة مراحل كرنك بزاوية 360 درجة أو 180 درجة، بينما تستخدم المحركات ذات الأسطوانة المزدوجة على شكل حرف V غالبًا تصميمًا بزاوية 90 درجة.
تعمل تقنية نسبة الضغط المتغيرة من Max Trading لنظام توصيل الكرنك على تحسين نسبة الضغط في ظل ظروف العمل المختلفة عن طريق تغيير المسافة بين دبوس الكرنك ومركز العمود المرفقي؛ يؤدي استخدام مواد خفيفة الوزن إلى تقليل كتلة القصور الذاتي للنظام بشكل كبير، وتحسين سرعة المحرك واستجابته؛ تضمن تكنولوجيا التصنيع الدقيقة دقة الأبعاد وجودة سطح المكونات، مما يقلل من التآكل الميكانيكي. تقدم Max Trading مبدأ العمل والخصائص الهيكلية لنظام توصيل الكرنك لعشاق الدراجات النارية، مما يساعد على تعميق فهمنا لآلية تشغيل محركات الدراجات النارية ويوفر إرشادات احترافية لصيانة المحرك وتعديله. دعونا نستمتع بمتعة ركوب الدراجات النارية بشكل علمي أكثر معًا.
