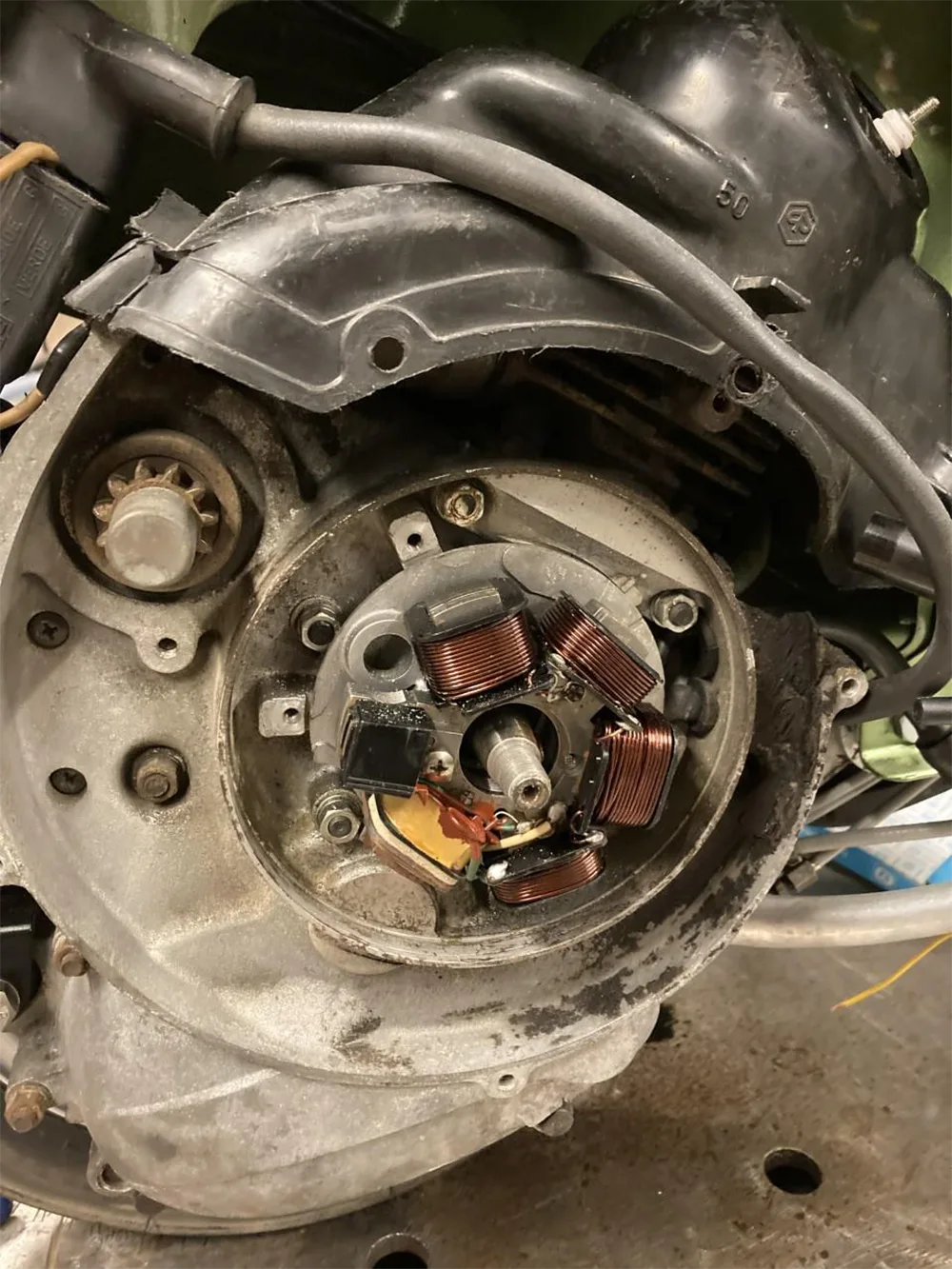

إن CRF150F Motorcycle Magneto Coil هي دراجة نارية كلاسيكية للطرق الوعرة، ويعمل ملف مغناطيسي أحادي الطور ذو 8 أقطاب بمثابة جوهر نظام الطاقة في السيارة. هذا المكون الدقيق، الذي تم تصنيعه بواسطة Max Trading، ليس فقط مصدر الطاقة للنظام الكهربائي بأكمله للدراجة النارية ولكنه أيضًا ضمان رئيسي للتشغيل المستقر للمركبة في ظروف الطرق الوعرة القاسية. لقد تم تصميمه لتلبية متطلبات المتانة والأداء العالية لعشاق الطرق الوعرة، مع خصائص موثوقة مقاومة للماء والغبار ومقاومة للاهتراء.

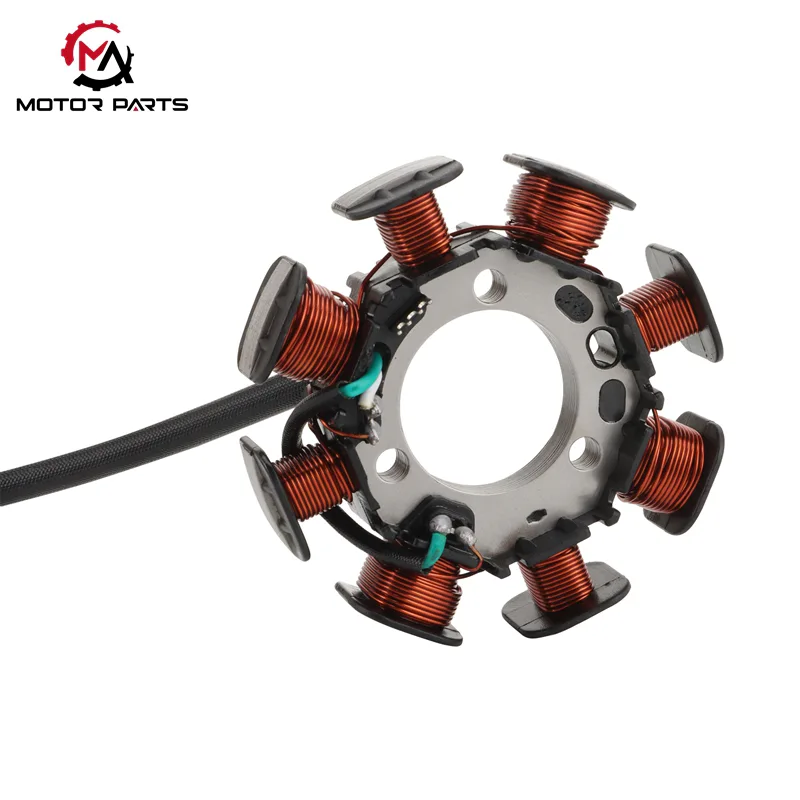

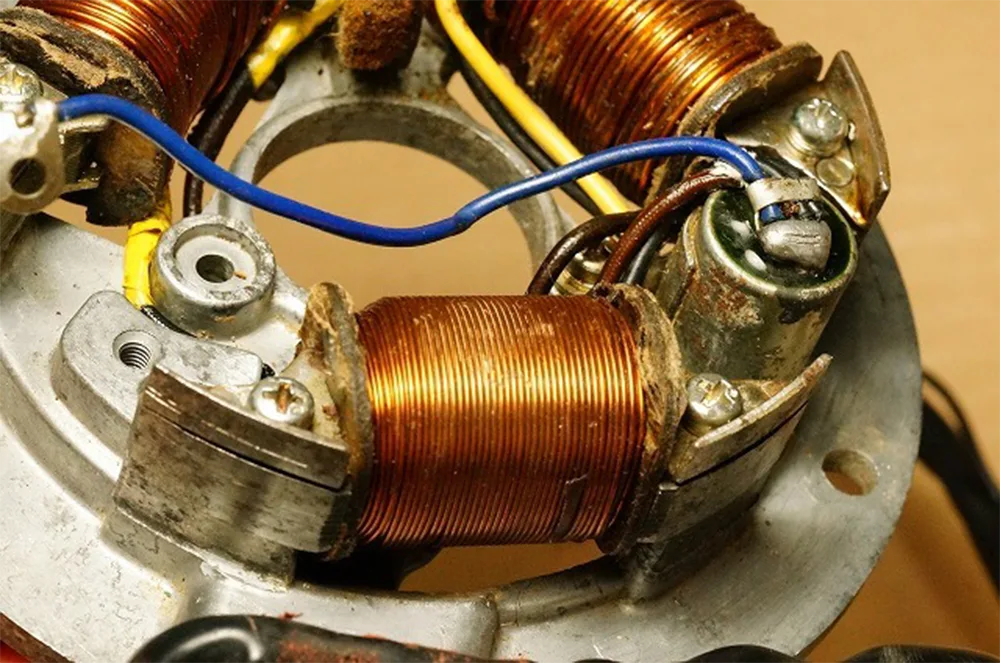

يتكون الملف المغناطيسي من ثلاث وحدات أساسية: مجموعة الملف الثابت، ومكون الفولاذ المغناطيسي الدوار، والوحدة الطرفية، كل منها مع اختيار صارم للمواد والتصميم الهيكلي.
| عنصر | المواد والهيكل | الأداء والميزات الأساسية |
|---|---|---|
| الجمعية لفائف الجزء الثابت |
قلب الجزء الثابت: مكدس من صفائح فولاذية سيليكون رفيعة للغاية بسمك 0.35 مم 2. الملفات الوظيفية: 3 مجموعات (ملف الإشعال، ملف الشحن، ملف الزناد) ملفوفة بسلك نحاسي مطلي بالمينا مقاوم لدرجات الحرارة العالية 3. التغليف: مثبت براتنج الايبوكسي |
1. صفائح فولاذ السيليكون الرقيقة للغاية تضمن التوصيل المغناطيسي الممتاز وتقليل فقدان الحديد 2. سلك نحاسي مقاوم لدرجة الحرارة العالية يتكيف مع بيئة درجة الحرارة العالية داخل المحرك 3. إن تغليف راتنجات الإيبوكسي يحقق تصنيف IP65 ضد الماء والغبار، وهو مناسب لسيناريوهات الطرق الوعرة مثل الطرق الموحلة والتضاريس المتربة. |
| الدوار المغناطيسي مكون الصلب |
1. الهيكل: دوار من نوع دولاب الموازنة، متصل بشكل صارم بالعمود المرفقي 2. البلاط المغناطيسي: 8 بلاطات مغناطيسية من الفريت مع أقطاب N وS بالتناوب 3. هيكل تحديد المواقع: نتوءات خاصة على حافة الدوار |
1. القوة المغناطيسية السطحية تصل إلى 350-400mT، مما يوفر مجالًا مغناطيسيًا مستقرًا 2. تقوم نتوءات حافة الدوار بنقل إشارات موضع العمود المرفقي بدقة إلى ملف الزناد، مما يضع الأساس لتوقيت الإشعال الدقيق |
| الوحدة الطرفية | 1. الموصل: موصل مقاوم للماء 6 دبوس2. تسخير الأسلاك: طبقة خارجية مغلفة بغمد سيليكون مقاوم للزيت ومقاوم للاهتراء |
1. 6 دبابيس تتوافق مع وظائف الإشعال والشحن والتشغيل والتأريض، مع تقسيم دائرة واضح ن2. غمد السيليكون يقاوم تآكل الدائرة الناتج عن الصدمات على الطرق الوعرة، مما يضمن اتصال الدائرة المستقر |
يعتمد تشغيل الملف المغناطيسي للدراجة النارية CRF150F على قانون فاراداي للحث الكهرومغناطيسي. عندما يعمل المحرك، يقوم العمود المرفقي بتحريك مغناطيس الجزء الدوار ليدور بسرعة عالية، مما يشكل مجالًا مغناطيسيًا ديناميكيًا متناوبًا. تقوم مجموعة الملف الثابت بقطع خطوط المجال المغناطيسي لتوليد تيار متردد، والذي يتم بعد ذلك توزيعه على أنظمة الإشعال والشحن والتوقيت لتحقيق العمل المنسق للمكونات الكهربائية للدراجة النارية.
مبدأ تعزيز الجهد: يعمل ملف الإشعال كمحول تصاعدي. إنها تستخدم نسبة دوران الملف الأساسي (عادة ≥ 1:100) لحث خرج التيار المتردد ذي الجهد المنخفض بواسطة المغناطيس إلى تيار عالي الجهد فوري يزيد عن 20,000 فولت.
عملية التحكم في الإشعال: يتم نقل تيار الجهد العالي إلى جهاز الإشعال CDI (إشعال تفريغ المكثف)، حيث يتم تخزينه بواسطة مكثف تخزين الطاقة ثم يتم إطلاقه.
ضمان الاحتراق: يتحكم جهاز الإشعال بدقة في شمعة الإشعال لتوليد شرارات اشتعال قوية في نهاية شوط ضغط المحرك، مما يضمن الاحتراق الكامل لخليط الوقود وتوفير الطاقة الكافية للدراجة النارية.
تحويل التيار المتردد/المستمر: إن شكل موجة التيار المتردد الناتج عن ملف الشحن معقد، ويحتاج إلى تحويله إلى تيار مباشر من خلال منظم مقوم. تعتمد المقومات الحديثة على دوائر مقوم الجسر ذات الموجة الكاملة، بالإضافة إلى مكثفات المرشح ودوائر التنعيم.
خرج جهد ثابت: تم تحسين التيار المباشر النابض المحول إلى خرج ثابت 12 فولت، والذي يمكنه تحقيق وظيفتين أساسيتين:
توفير جهد ثابت وشحن محدود للتيار لحزم بطاريات الرصاص الحمضية/الليثيوم بقدرة 12 فولت؛
قم بتوفير الطاقة المستمرة للمعدات الكهربائية الموجودة على متن الطائرة مثل المصابيح الأمامية (35 وات - 55 وات)، والمصابيح الخلفية، والمصابيح الخلفية للأجهزة.

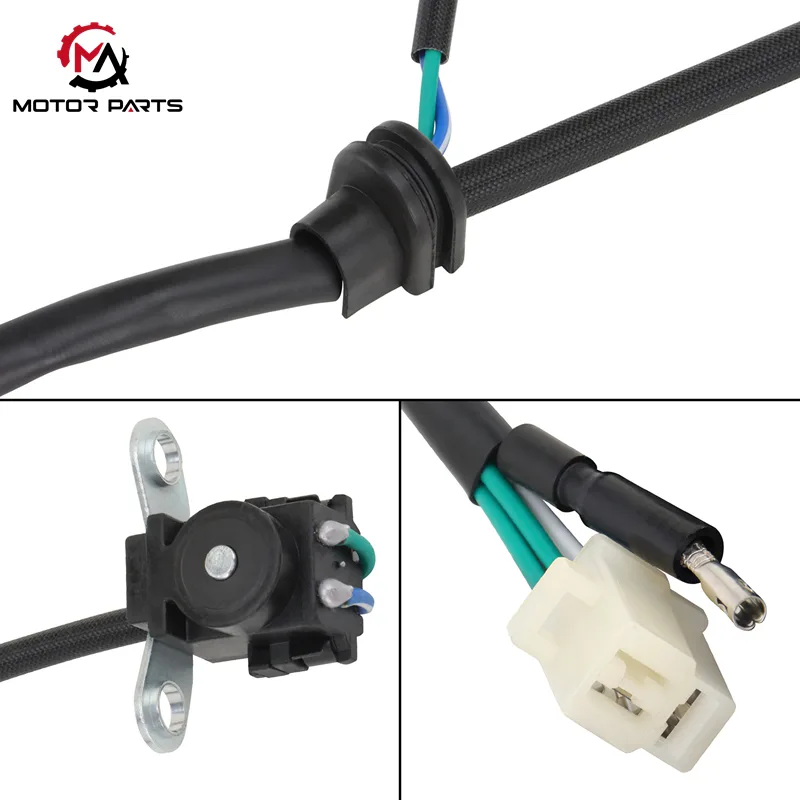

مجموعة الإشارة: يعمل ملف الزناد بمثابة "وحدة التحكم في الوقت" للمغناطيس. فهو يستشعر النتوءات أو الفتحات الخاصة الموجودة على الدوار، ويحول تغير التدفق المغناطيسي إلى إشارات كهربائية (يتم تحقيقها من خلال مستشعرات هول أو مبادئ الحث الكهرومغناطيسي).
التحكم في التوقيت: بعد تشكيل الشكل الموجي، تتحكم الإشارة الكهربائية بدقة في توقيت الزناد للمشعل. بالنسبة للمحرك رباعي الأشواط CRF150F، يتم إرسال إشارة الزناد عادةً عندما تكون زاوية العمود المرفقي 18 درجة -22 درجة قبل أن يصل المكبس إلى أعلى مركز ميت (BTDC). يضمن هذا التوقيت التطابق الأمثل بين طاقة الإشعال وحركة المكبس، مما يزيد من كفاءة المحرك وإنتاج الطاقة.
القدرة على التكيف مع البيئة القاسية: تصنيف IP65 المقاوم للماء والغبار، وحزام سلكي مقاوم للزيت ومقاوم للاهتراء، يمكنه التعامل مع ظروف الطرق الوعرة الموحلة والمتربة والوعرة.
خرج طاقة ثابت: يضمن تصميم المجال المغناطيسي عالي الدقة ونظام منظم المعدل إمداد طاقة ثابت 12 فولت، وتجنب فشل المكونات الكهربائية الناتج عن تقلبات الجهد الكهربي.
توقيت الإشعال الدقيق: يضمن التعاون بين ملف الزناد وهيكل تحديد موضع الدوار توقيت الإشعال الدقيق، مما يحسن كفاءة احتراق الوقود ويقلل من فقدان الطاقة.
يدمج هذا التصميم المعياري المتكامل وحدات الإشعال والشحن والتشغيل المستقلة التقليدية من خلال مشاركة قلب الجزء الثابت والمجال المغناطيسي للدوار. بالمقارنة مع الهيكل المقسم، فهو يقلل أكثر من 30% من خطوط التوصيل، مما يقلل بشكل كبير من احتمالية الأعطال الناجمة عن الخطوط السائبة أو الرطبة في البيئات الوعرة على الطرق الوعرة. وفي الوقت نفسه، يعمل على تحسين كفاءة توليد الطاقة بنسبة 15% -20%، مما يوفر ضمان الطاقة للتشغيل الموثوق به في ظل ظروف الطريق القاسية.
|

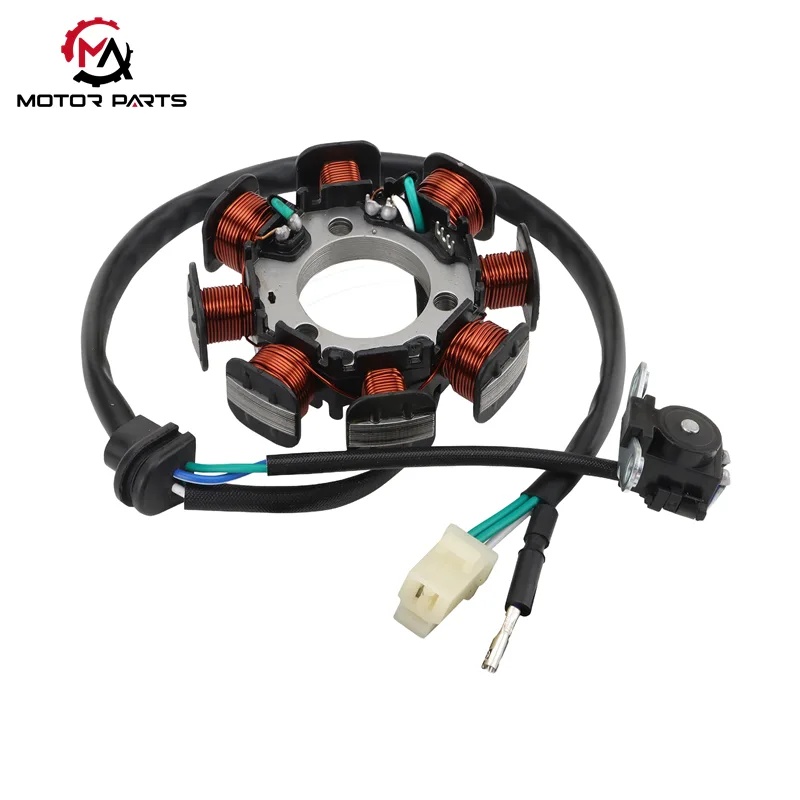

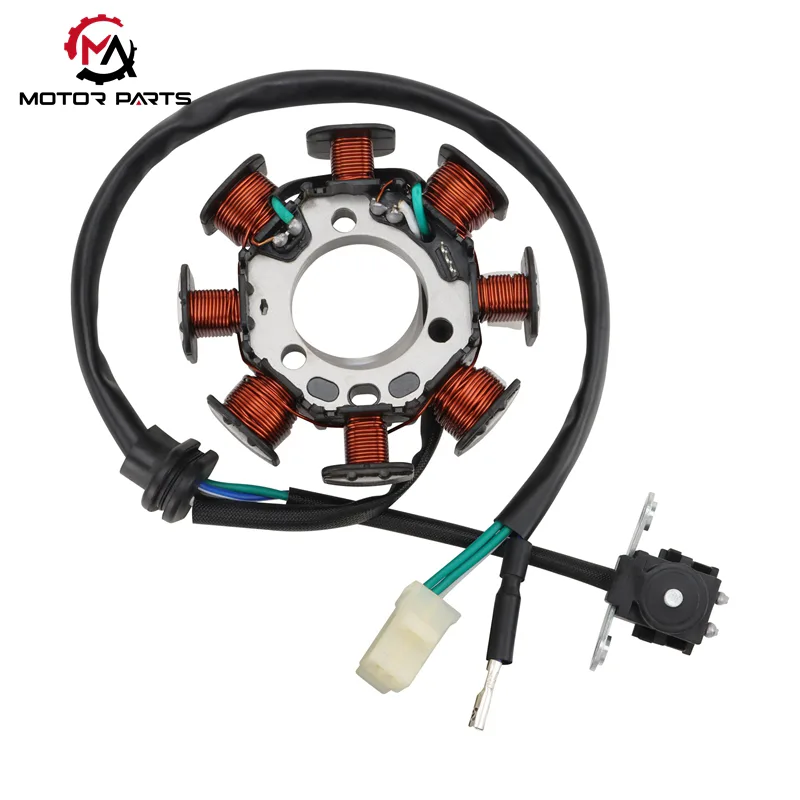

CRF150F لفائف مغناطيسية للدراجات النارية |
قيمة |
|
إعداد النموذج |
هوندا CRF150F (موديلات 2003-2019)، إصدار متوافق جزئيًا مع TRX250X |
|
المادة الرئيسية |
القلب: صفائح فولاذية من السيليكون مكدسة؛ اللف: سلك نحاس مطلي بالمينا مقاوم لدرجات الحرارة العالية 0.5 مم؛ التغليف: راتنجات الايبوكسي |
|
الأبعاد المادية |

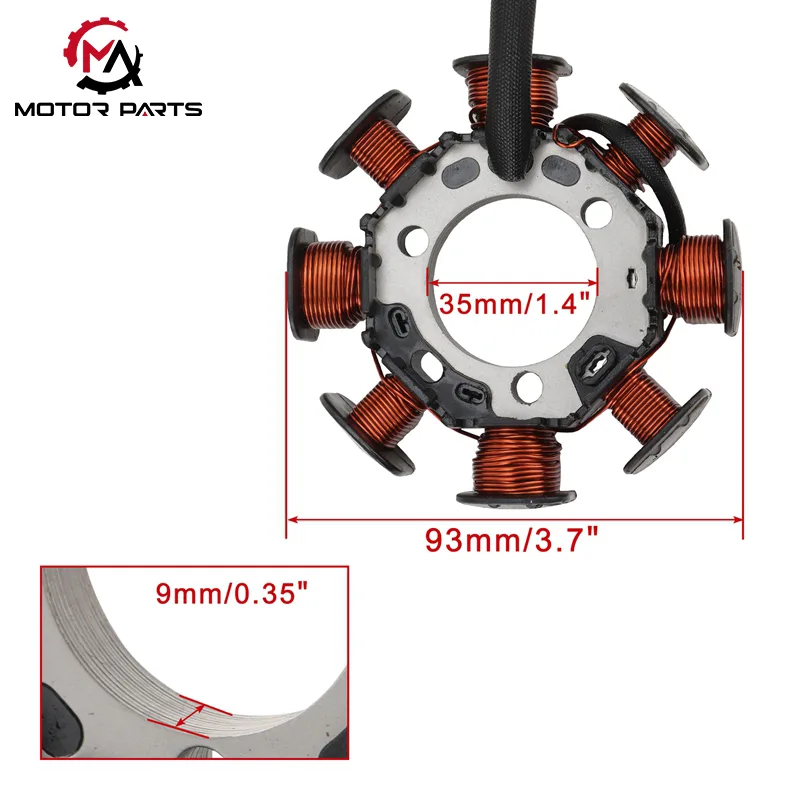

القطر الداخلي 35 مم، القطر الخارجي 93 مم؛ الوزن حوالي 395 جرام |
|
عدد اللفات |
8 |
|
بيئة العمل |
40 درجة مئوية~+150 درجة مئوية |
|
الأداء الأساسي |
جهد الخرج: ملف الشحن 14.5±0.5 فولت (5000 دورة/دقيقة)؛ الجهد الأقصى لملف الإشعال ≥15 كيلو فولت |
باتباع اتجاه كهربة الدراجات النارية وذكاءها، حقق ملف Max Trading's CRF150F Motorcycle Magneto Coil ابتكارًا تكنولوجيًا: تم تجهيز بعض الطرز برقائق ذكية للتحكم في استقرار الجهد ووحدات التحذير من الأخطاء. من خلال أنظمة المراقبة الديناميكية في الوقت الحقيقي، فإنها تلتقط بدقة ظروف العمل غير الطبيعية مثل التحميل الزائد للملف وارتفاع درجة الحرارة، وتطلق آليات الحماية النشطة بالمللي ثانية، وتعزل التوصيل الخاطئ بشكل فعال، وتحمي سلامة النظام الكهربائي للمركبة بشكل شامل. في غضون ذلك، مع تصميم التوافق المتميز، فإنه يتناسب تمامًا مع نظام حقن الوقود الإلكتروني للدراجات النارية (EFI) ولوحة القيادة الذكية، مما يوفر حلول طاقة ثابتة وموثوقة لمركبات الطاقة الجديدة والدراجات النارية الذكية المتطورة، ليصبح المكون المفضل للترقية الذكية في الصناعة.
