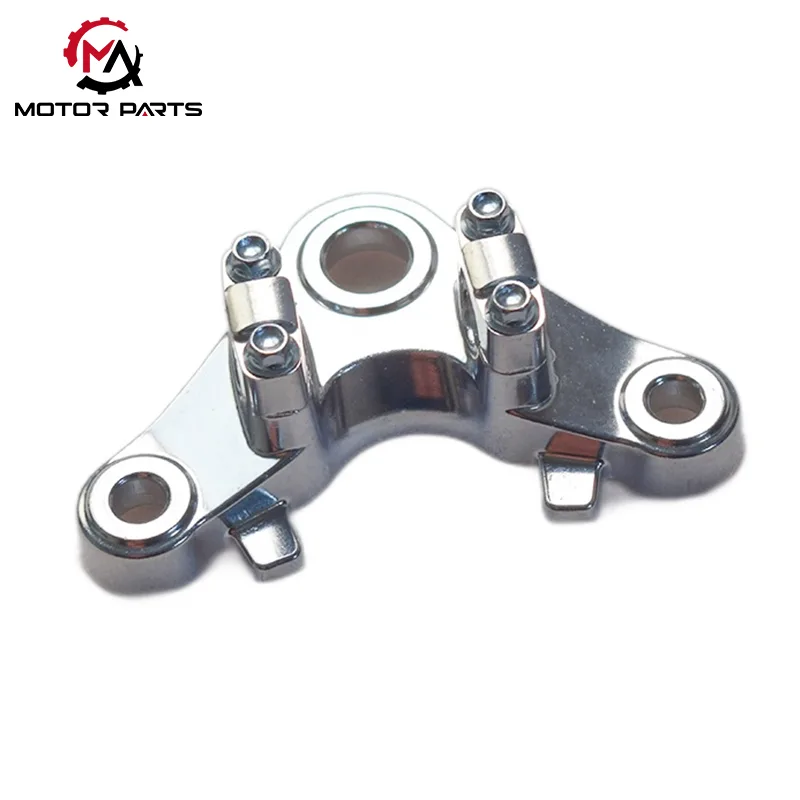

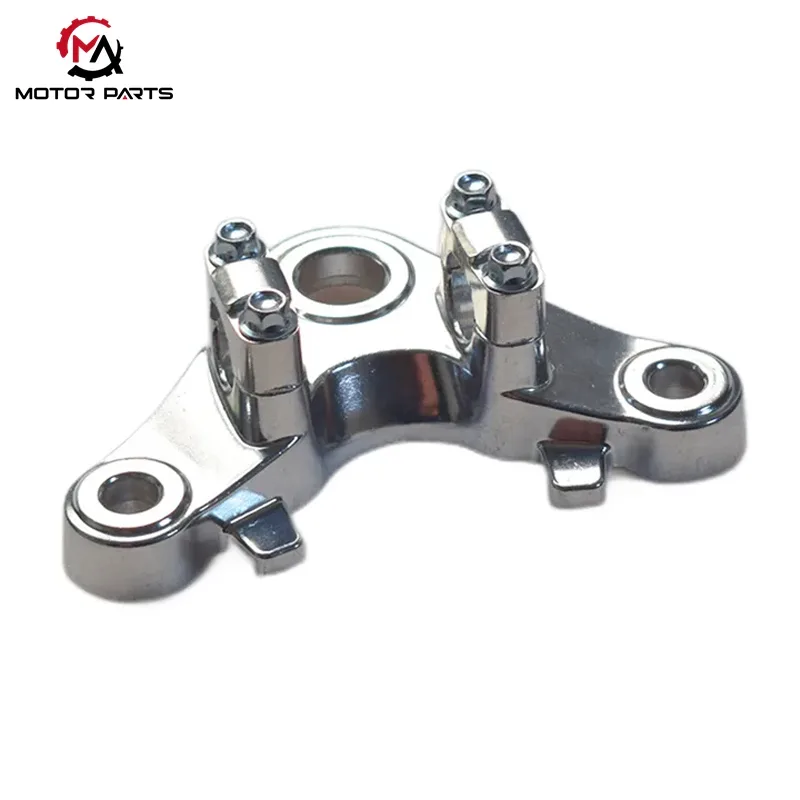

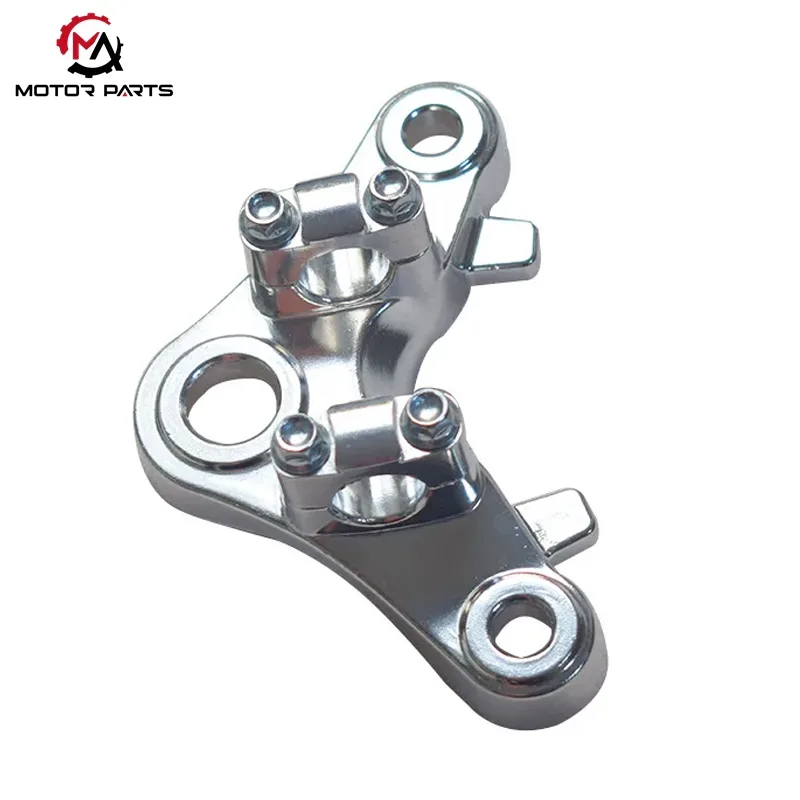

لوحة التوصيل العلوية للدراجة النارية Honda CG125

شركة Max Trading متخصصة في البحث والتطوير وتوريد المكونات الهيكلية للدراجات النارية. لقد خضعت لوحة التوصيل العلوية للدراجة النارية Honda CG125، وهي مكون أساسي للحمل والتوجيه الذي يربط شوكة CG125 وامتصاص الصدمات والإطار، لتحسين هندسي عبر أربعة أبعاد: الميكانيكا الهيكلية، ومعالجة المواد، وتوافق التثبيت، والمتانة على المدى الطويل. تتميز لوحة التوصيل العلوية هذه بشكل ذراع مرتد متوافق مع معايير الصناعة وتصميم ثقب ثلاثي النقاط، جنبًا إلى جنب مع تصميم سمك مقسم إلى مناطق، وأضلاع تقوية متكاملة، وتجويف لتقليل الوزن على شكل قوس. إنه يحقق قوة عالية وبنية خفيفة الوزن. تضمن المعالجات المتعددة المضادة للتآكل، بما في ذلك الرحلان الكهربائي وطلاء المسحوق والجلفنة، قدرتها على التكيف على المدى الطويل مع البيئات الممطرة والطينية والوعرة.

تتوافق لوحة التوصيل العلوية للدراجة النارية Honda CG125 مع قطر أنبوب المقعد المركزي 22-28 مم، ومسافة فتحة امتصاص الصدمات 130-150 مم، ومسامير M10/M12 العالمية. يمكن للمستخدمين العاديين تفكيكها واستبدالها بسهولة باستخدام الأدوات القياسية. إنه يوفر معالجة ثابتة منخفضة السرعة لمنع انزلاق اليد ويحسن أيضًا ثبات المقود عند السرعات العالية، مما يلبي الميزات الملائمة للمبتدئين ومتطلبات الدراجين ذوي الخبرة لاستقرار السيارة.

التصميم الهيكلي وتحليل الإجهاد: شرح مفصل

I. التصميم الهيكلي الشامل

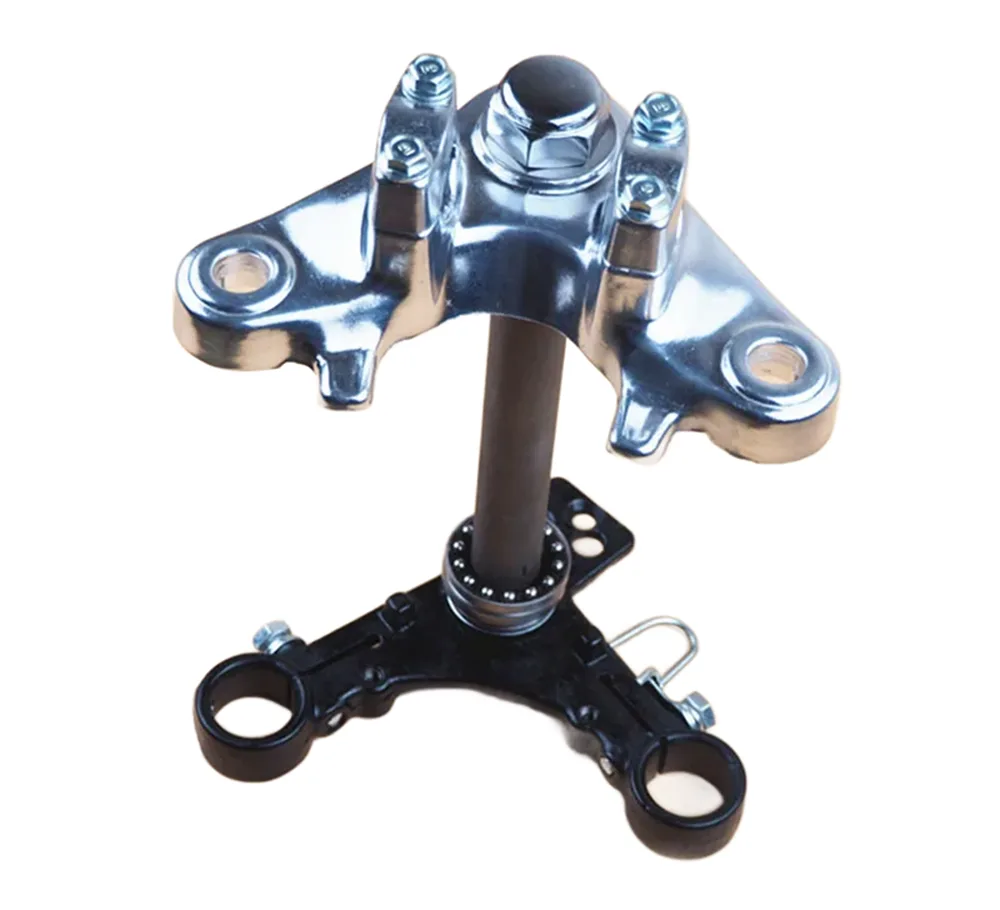

في نظام الواجهة الأمامية للدراجة النارية CG125، تعد لوحة التوصيل العلوية هي المكون الأساسي الحامل الذي يربط الشوكة الأمامية وممتص الصدمات والإطار. تتبنى لوحة التوصيل العلوية للدراجة النارية Honda CG125 التصميم الهيكلي "الشكل المرتد" المتوافق مع معايير الصناعة، مما يحقق توزيعًا ثابتًا للحمل وتحكمًا دقيقًا في التوجيه من خلال وضع الثقب المصمم علميًا.

تخطيط ثقب ثلاث نقاط

الثقب المركزي: فتحة تركيب أنبوب التوجيه بالشوكة الأمامية، بقطر 25 مم تقريبًا

الفتحات اليسرى واليمنى: فتحات تثبيت ممتص الصدمات الأمامية، المسافة الجانبية 130-150 مم

خصائص هيكل الإجهاد

ثلاث نقاط تشكل بنية مثلثة مستقرة

يتم نقل قوة التوجيه وقوة تأثير ممتص الصدمات بالتساوي إلى الإطار

يقلل بشكل فعال من تركيز الإجهاد الموضعي ويحسن الاستقرار الهيكلي العام

هذا الهيكل مناسب بشكل خاص للدراجات النارية للركاب مثل CG125، مما يحافظ على التحكم المستقر على الطرق الحضرية وظروف الطرق المعقدة.

ثانيا. سماكة اللوحة وتصميم التحسين الميكانيكي

لتحقيق التوازن بين متطلبات القوة وخفة الوزن، تستخدم لوحة التوصيل العلوية تصميمًا هيكليًا مختلفًا في مناطق مختلفة:

منطقة حمل أساسية سميكة

سمك المنطقة المركزية: 8-12 ملم

يتحمل التوجيه الرئيسي والأحمال الرأسية

منطقة حافة رقيقة

يتم التحكم في سمك الحافة عند 5-8 مم

يقلل من الوزن الإجمالي مع الحفاظ على الصلابة

يضمن تصميم السُمك المقسم هذا أن يحافظ الهيكل على مقاومة جيدة للتعب حتى في ظل الاستخدام عالي الكثافة.

ثالثا. تصميم هيكلي خفيف الوزن ومقوى

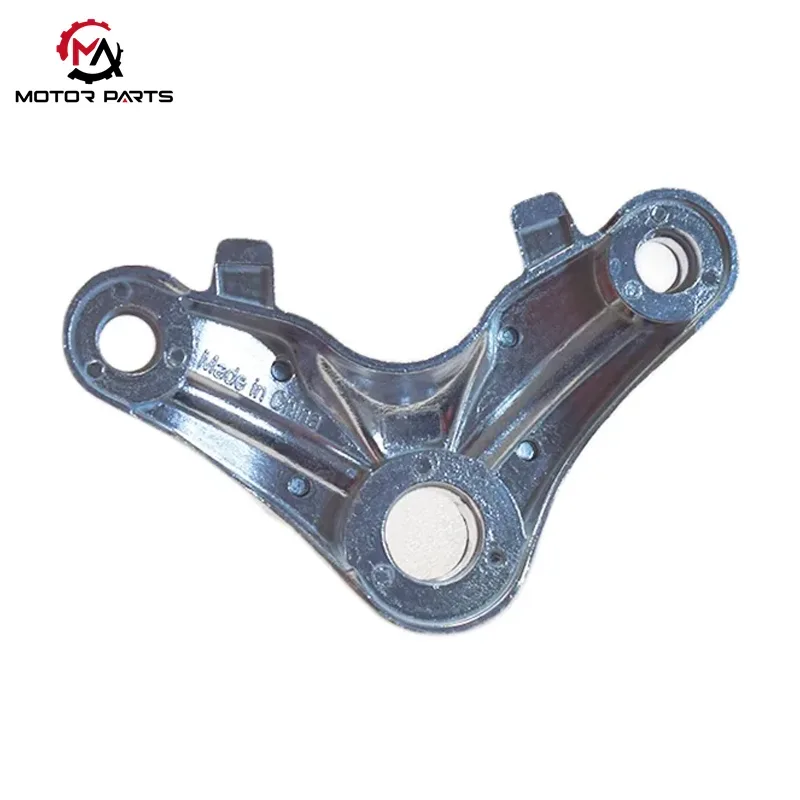

في الهيكل السفلي للوحة التوصيل العلوية للدراجة النارية Honda CG125، تم تحسين الأداء بشكل أكبر من خلال التحسين الهندسي:

أضلاع تقوية متكاملة

يعزز مقاومة الانحناء والالتواء

يحسن مقاومة التأثير بشكل عام

تجاويف خفض الوزن على شكل قوس

تخفيض الوزن في المناطق غير الحرجة الحاملة

انخفض الوزن الإجمالي بنسبة 30% تقريبًا مقارنة بالهيكل الصلب تمامًا

يقلل من خطر الكسر ويحسن الموثوقية على المدى الطويل

المواد وعملية التصنيع

1. تعميم خيارات اختيار المواد

في الدراجات النارية من سلسلة CG125، تستخدم لوحة التوصيل العلوية العديد من حلول المواد الناضجة عبر الأسواق والإصدارات المختلفة لتحقيق التوازن بين متطلبات التكلفة والقوة والمتانة.

ألواح الصلب المدرفلة على البارد (الحل السائد)

قطع غيار هوندا الأصلية المبكرة، بالإضافة إلى العلامات التجارية المحلية مثل Zongshen وLifan، كانت تستخدم بشكل شائع عمليات ختم وتشكيل الألواح الفولاذية المدرفلة على البارد.

تكلفة يمكن السيطرة عليها، ومناسبة للإنتاج الضخم

مقاومة قوية للتشوه البلاستيكي، مناسبة لتحمل الأحمال الطولية

مناسب جدًا للاستخدام طويل الأمد وعالي التردد في الدراجات النارية للركاب

سبائك الألومنيوم ADC12 (حل خفيف الوزن)

تستخدم بعض إصدارات التصدير (مثل نماذج الانبعاثات Euro III البرازيلية الصنع) سبائك الألومنيوم ADC12، والتي يتم تشكيلها من خلال الصب بالقالب:

انخفض الوزن الإجمالي بنسبة 25% تقريبًا

يحسن مرونة التوجيه بشكل فعال بعد ترقيات الشوكة الأمامية

أكثر ملاءمة للنماذج المعدلة أو المتطورة التي تعطي الأولوية لأداء المناولة

2. المعالجة السطحية وعملية مقاومة التآكل

بالنسبة لبيئات التشغيل المختلفة، تتميز لوحة التوصيل العلوية بتصميمات متعددة لحماية السطح:

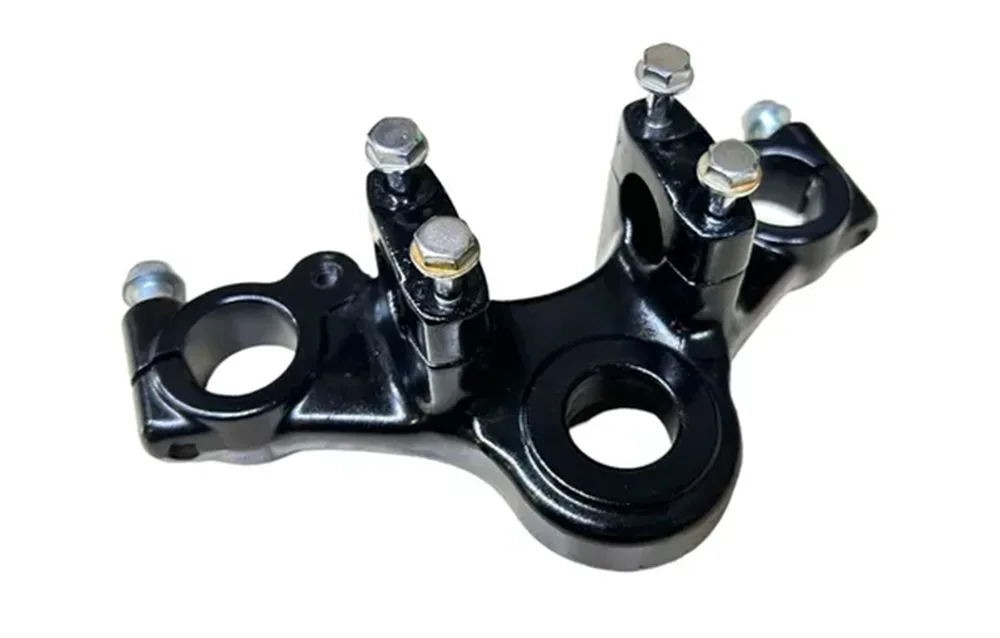

طلاء الكهربي + طلاء مسحوق أسود (حماية مزدوجة)

الحل المشترك للنماذج المحلية

هيكل الطلاء الكثيف يعزل بشكل فعال ضد المطر والطين وتآكل الرمال

يُظهر مقاومة ممتازة للتآكل في البيئات الرطبة والممطرة والمتربة في المناطق الجنوبية

عملية الجلفنة (الحل المحسن للمصنع الأصلي)

تتضمن لوحات التوصيل الأصلية من هوندا معالجة الجلفنة على هذا الأساس

اجتاز اختبار رش الملح الصارم، مع مقاومة للتآكل تتجاوز 500 ساعة

يؤخر بشكل كبير شيخوخة المعدن حتى مع وقوف السيارات في الهواء الطلق لفترة طويلة

التكيف الوظيفي

تغطي فتحة الناهض المركزية نطاق 22-28 مم وهي متوافقة مع العلامات التجارية المختلفة لرافعات الشوكة الأمامية (مثل الرافعات الأصلية مقاس 25 مم والرافعات المعدلة بسمك 28 مم)؛ يبلغ قطر فتحة التثبيت 10-12 مم وهي متوافقة مع البراغي العالمية M10/M12، مما يجعل من السهل استبدال الأجزاء أثناء الصيانة وتقليل تكاليف الصيانة للمستخدمين.

تم تصميم طول الناهض بمواصفات دقيقة تبلغ 80-110 مم، مما يشكل تطابقًا ذهبيًا مع زاوية إمالة أمامية تبلغ 26 درجة تقريبًا للوحة التوصيل العلوية للدراجة النارية Honda CG125. ومن خلال حسابات الميكانيكا الهندسية الصارمة، يتم تحقيق التوازن الدقيق لعزم دوران عجلة التوجيه. يتجنب هذا التصميم بشكل فعال ظاهرة "ضرب الأيدي" عند التحرك بسرعات منخفضة والخطر الخفي المتمثل في "المقابض العائمة" عند القيادة بسرعات عالية. يمكن أن توفر تجربة قيادة ودية للمبتدئين وتلبية المتطلبات الصارمة للسائقين ذوي الخبرة لاستقرار السيارة.

لا تحتوي اللوحة على هيكل سطح منحني معقد، مع سطح مستو ومساحة محجوزة لتشغيل مفتاح الربط. مع تخطيط الفتحة القياسي، يمكن للمستخدمين العاديين إكمال التفكيك والاستبدال من خلال أدوات المقبس دون الحاجة إلى معدات متخصصة.

معلمة المنتج:

تخطيط سوق التداول الأقصى وخدمة العملاء

1. استراتيجية الزراعة العميقة للأسواق الأساسية

تشكيل نمط سوق "النمو ثنائي القطب والتغطية العالمية":

أسواق النمو الرئيسية: جنوب شرق آسيا (فيتنام وإندونيسيا) بمعدل نمو سنوي للطلبات يزيد عن 40%، مع التركيز على ملحقات مركبات الركاب CG125، والاعتماد على القواعد الخارجية لمصنعي المركبات المحليين لتحقيق التعاون في سلسلة التوريد؛ يركز سوق أمريكا الجنوبية على قطع غيار الدراجات النارية للطرق الوعرة، مع زيادة بنسبة 25% على أساس سنوي في حجم الطلب في عام 2024؛ لقد اخترق السوق الأوروبي حواجز الاعتماد من خلال ترقيات تكنولوجيا منتجات ألياف الكربون، مع التركيز على تطوير العملاء لتعديل الدراجات النارية الرياضية. والهدف هو زيادة نسبة المنتجات الراقية إلى 25% بحلول عام 2025.

2.علاقات العملاء وخدمات القيمة المضافة

نظام خدمة متدرج: بالنسبة لعملاء OEM، يتمركز فريق فني محترف في المصنع للتدخل وتحسين توافق التجميع للوحة التوصيل العلوية والشوكة الأمامية من نهاية التصميم، مما يحسن توافق المنتج وكفاءة الإنتاج؛ من خلال استهداف العملاء في سوق ما بعد البيع، نقدم خدمة "ضمان طويل جدًا لمدة 3 سنوات + تجديد سريع لمدة 48 ساعة" لضمان الاستجابة الفعالة لاستبدال الأجزاء. بالنسبة للشركاء الاستراتيجيين على المدى الطويل، قم بانتظام بإصدار تقارير تحليلية متعمقة للسوق، تغطي البيانات الأساسية مثل اتجاهات السوق في المناطق المستهدفة (مثل معدل نمو سنوي قدره 37% للوحات التوصيل المخصصة للدراجات النارية الكهربائية)، ومقارنة المعلمات التقنية للمنافسين، والتقلبات في تكاليف سلسلة التوريد، مما يوفر أساسًا دقيقًا لاتخاذ القرار للعملاء لصياغة استراتيجيات الشراء.
