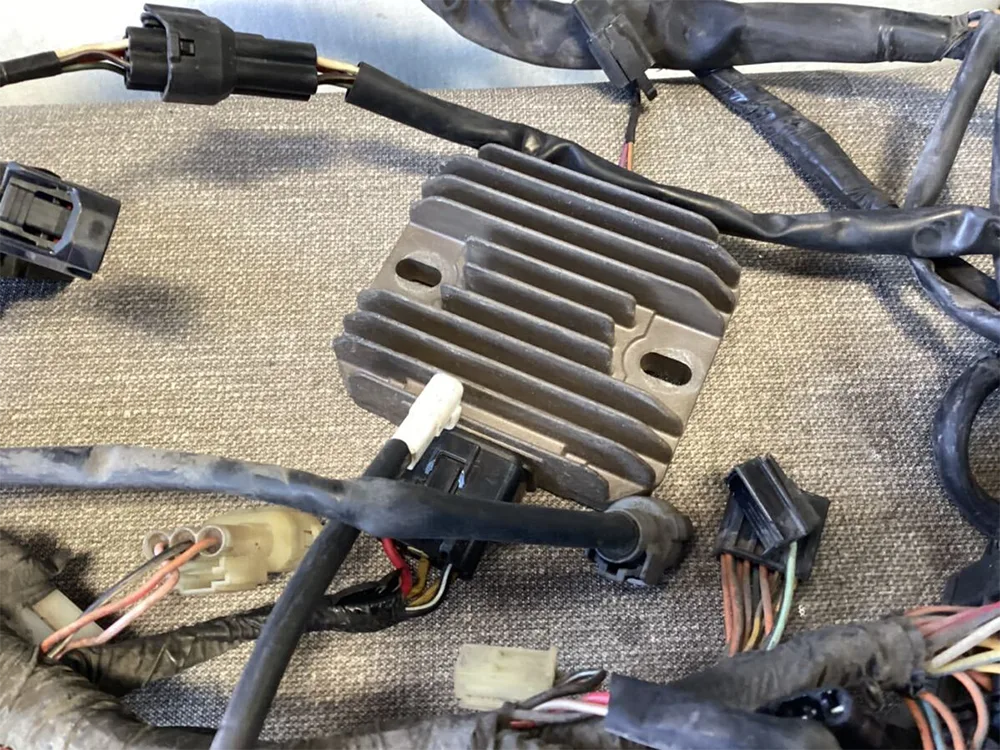

GY6-125 مقوم الدراجات النارية

مقوم الدراجات النارية GY6-125، ويسمى أيضًا منظم المقوم، هو "مركز الطاقة" لنظام إمداد طاقة المحرك، ويشكل نظام مثلث إمداد الطاقة مع المحرك المغناطيسي والبطارية. وتتجلى وظائفها الرئيسية في جزأين رئيسيين:

تحويل التصحيح:

يتميز التيار المتردد (AC) الناتج عن تشغيل المحرك المغناطيسي بخصائص التغيرات الدورية في الاتجاه الحالي وتقلبات الجهد الكبيرة، والتي لا يمكنها توفير الطاقة مباشرة للمعدات الموجودة على متن الطائرة. يحتوي مقوم الدراجات النارية GY6-125 على دائرة مقوم جسر مدمجة، والتي تقطع الموجة الجيبية AC إلى تيار مستمر نابض أحادي الاتجاه من خلال خصائص التوصيل أحادي الاتجاه لأربعة صمامات ثنائية. تشبه هذه العملية تركيب "صمام أحادي الاتجاه" للتيار، مما يضمن تدفق التيار دائمًا في نفس الاتجاه. بأخذ طاقة التيار المتردد 50 هرتز كمثال، بعد التصحيح، فإنها تشكل طاقة تيار مستمر بمعدل 100 نبضة في الثانية، مما يوفر طاقة تكيفية لأجهزة التيار المستمر مثل صوت السيارة ولوحات الأدوات.

حماية استقرار الجهد:

في ظل ظروف التشغيل المختلفة، يظهر جهد الخرج للمحرك المغناطيسي للدراجة النارية تقلبات شديدة. أثناء التشغيل الخامل، قد ينخفض ​​الجهد الكهربائي إلى 12.5 فولت، مما يجعل من الصعب تلبية متطلبات شحن البطارية العائمة؛ عند القيادة بسرعات عالية، يمكن أن يصل الجهد الأقصى إلى أكثر من 100 فولت، وهو ما يتجاوز بكثير النطاق الآمن لبطارية 12 فولت. يقوم مقوم الدراجات النارية GY6-125 بضبط جهد الخرج ديناميكيًا من خلال تقنية PWM (تعديل عرض النبض). عندما يتجاوز الجهد عتبة 14.8 فولت، قم بتنشيط دائرة التحويل على الفور لتحرير الطاقة الزائدة؛ عندما يكون الجهد أقل من 13.5 فولت، تتحسن كفاءة الشحن. هذه الآلية لا تحمي فقط المادة النشطة لألواح بطاريات الرصاص الحمضية بشكل فعال، وتمنع تكوين بلورات كبريتات الرصاص بسبب الشحن الزائد والانتفاخ، ولكنها تضمن أيضًا درجة حرارة لون ثابتة للمصابيح الأمامية وطاقة إشعال ثابتة لملف الإشعال. في التطبيقات العملية، يمكن لوظيفة تثبيت الجهد الكهربائي إطالة عمر خدمة مصابيح الإضاءة بأكثر من ثلاث مرات، ويمكن زيادة معدل نجاح إشعال شمعة الإشعال إلى 99.8%.

يؤثر هذا المكون بشكل مباشر على عمر البطارية (مثل حماية الشحن والتفريغ لبطارية YTX9-BS) واستقرار نظام الإضاءة والإشعال، وهو مكون كهربائي رئيسي للدراجات البخارية الصغيرة الإزاحة. يؤثر أدائها بشكل مباشر على متانة النظام الكهربائي للسيارة - يمكن للمقومات عالية الجودة أن تزيد عدد دورات البطارية بنسبة 40% وتقلل من حدوث الأعطال الإلكترونية الناجمة عن الجهد غير الطبيعي بنسبة تزيد عن 65%.

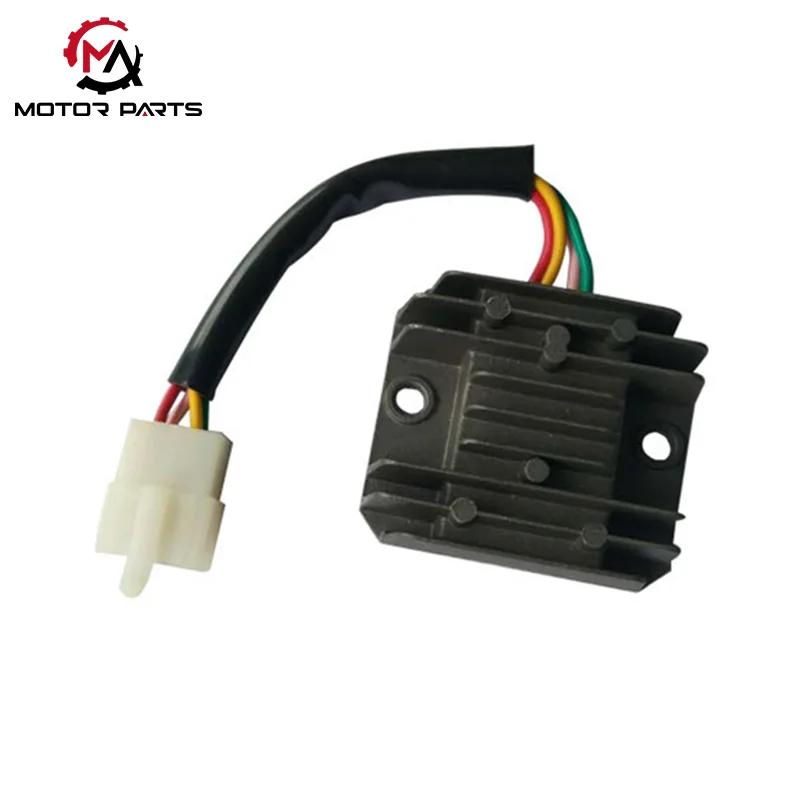

GY6 125 مقوم ذو 4 أسلاك من النوع أحادي الطور (النموذج الأساسي)

الميزات الهيكلية: يعتمد تصميمًا مكونًا من 4 أسلاك و4 دبابيس، ويتضمن خطي إدخال تيار متردد (أصفر/وردي أو أبيض/أصفر)، وخط إخراج تيار مستمر واحد (أحمر)، وسلك تأريض واحد (أخضر)، مختوم في صندوق من الألومنيوم المصبوب مع مشتت حراري، ومختوم براتنج الإيبوكسي لمنع الرطوبة.

مبدأ تثبيت الجهد: تم اعتماد تقنية تثبيت الجهد الكهربائي لقص الدائرة القصيرة. عندما يتجاوز الجهد المعياري، يتم التحكم في الجهد عن طريق تسرب الدائرة القصيرة. الهيكل بسيط، والتكلفة منخفضة، ومناسب للنموذج الأساسي GY6 125 (مثل الدراجات البخارية العادية).

المعلمات الأساسية: جهد إدخال التيار المتردد 20-60 فولت، تيار إخراج الشحن 0-4 أمبير، نطاق درجة حرارة التشغيل -20 درجة مئوية إلى 60 درجة مئوية.

محظورات الصيانة اليومية

يحظر استخدام المقومات بدون بطاريات، وإلا فإن الجهد العالي سوف يؤدي إلى تعطل المعدات الكهربائية؛

قم بتنظيف الغبار الموجود على المشتت الحراري بانتظام لتجنب التباطؤ لفترة طويلة (مما قد يتسبب في حمل شحن زائد)؛

عند تعديل المصابيح الأمامية LED وغيرها من المعدات، يجب اختيار مقوم بتيار خرج أكبر (≥ 6A) لمنع تلف الحمل الزائد.

معلمة المنتج:

ما هي مميزات المقومات التي تنتجها شركة Max Trading؟

استقرار الجهد: باستخدام تقنية التحكم في ردود الفعل ذات الحلقة المغلقة، يتم قفل جهد الخرج بدقة ضمن النطاق الصحي من 13.8 فولت إلى 14.4 فولت، مع تجنب الشحن الزائد للبطارية وانتفاخها، مع تقلبات فعلية تبلغ ± 0.2 فولت فقط؛

تيار ثابت: دائرة حماية مدمجة من التيار الزائد، مناسبة لسيناريوهات الحمل العالي حيث يتم تشغيل كل من المصابيح الأمامية ونظام تحديد المواقع العالمي (GPS) في وقت واحد. التيار المقنن 18A يمكن أن يلبي معظم احتياجات التعديل؛

تبديد الحرارة المستقر: يعمل تصميم زعانف سبائك الألومنيوم على تحسين كفاءة تبديد الحرارة بنسبة 60%، ويصل الغلاف إلى 48 درجة مئوية فقط بعد التشغيل المستمر لمدة 3 ساعات في بيئة 45 درجة مئوية، وهو أقل بكثير من عتبة الأمان البالغة 70 درجة مئوية.

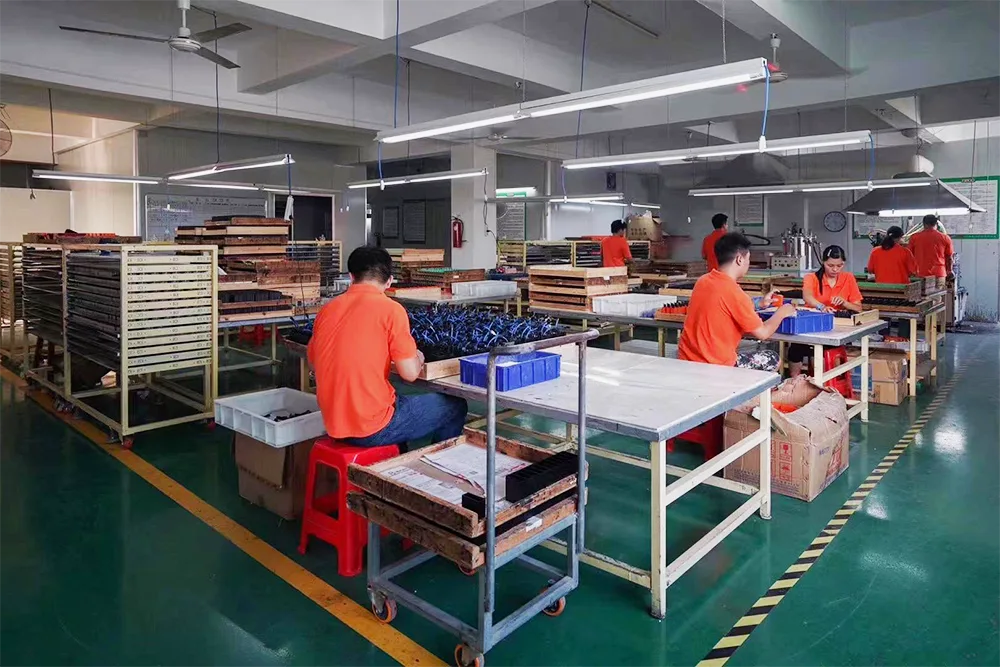

مصنعنا
